芯式過濾器
空氣（蒸汽）過濾器
型號：JTGKQ
品牌：JHENTEN
氣體除顆粒過濾器
JTGKQ空氣（蒸汽）過濾器是一款配合濾芯應用的高純度氣體除顆粒過濾器
配合PTFE高效除菌濾芯，可以應用在無菌的氣體、發酵氣體過濾；配合玻璃纖維濾芯，可以應用在一些高純度氣體過濾；配合不銹鋼濾芯，可以解決高溫氣體過濾問題
濾芯接頭統一設計成226雙密封圈卡口式，使得濾芯的密封性能更優秀
產品特色
濾芯接頭采用226雙密封圈卡口式，確保密封
3芯以下過濾器殼體可采用快裝，更換濾芯時方便快捷
典型的應用
在生物技術、醫藥領域的殺菌功能
食品和飲料的殺菌，對加熱食物的蒸汽進行過濾
電子行業、生物技術、制藥等實驗室的濕氣過濾
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.3μm，外壁0.4μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
滅菌 | 在線或蒸汽滅菌：121℃/30min |
材料
過濾器殼體 | 304、316L |
排液閥 | 304、316L |
快裝 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭、快裝 |
進出口N1、N2 | 法蘭、快裝、螺紋 |
壓力表N3(選配) |
M14×1.5螺紋（3芯以下） |
排液閥N4 (選配) | 1/4”螺紋 |
濾芯接頭形式 | 226型 |

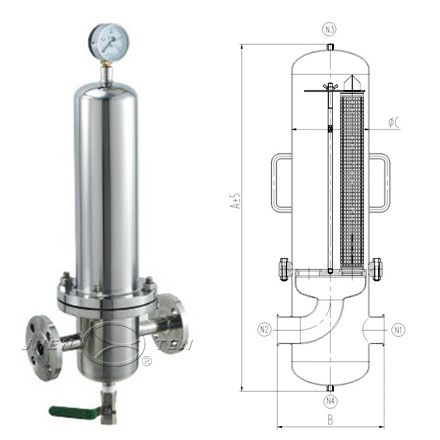

尺寸參數 | 1芯 | 3芯 | ||||||
10” | 20” | 30” | 40” | 10” | 20” | 30” | 40” | |
A：總高（不含壓力表） | 550 | 800 | 1050 | 1300 | 696 | 946 | 1196 | 1446 |
B：進口中心距 | 75 | 140 | ||||||
C：直徑 | Φ101.6 | Φ200 | ||||||
進出口N1、N2尺寸 | 1” | 3” | ||||||
5芯 | 9芯 | ||||||
10” | 20” | 30” | 40” | 10” | 20” | 30” | 40” |
728 | 978 | 1228 | 1478 | 835 | 1085 | 1335 | 1585 |
140 | 197.5 | ||||||
Φ219 | Φ219 | ||||||
3” | 4” | ||||||
12芯 | ||
20” | 30” | 40” |
1325 | 1575 | 1825 |
380（法蘭） | ||
Φ350 | ||
DN150（法蘭） | ||
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾芯數量］ | ［濾芯型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGKQ | 5R | 20 | 4 | K | E |
1R=1芯 | 10=10”濾芯 | 4= 304 | F=法蘭 | E=EPDM | |
3R=3芯 | 20=20”濾芯 | 6= 316L | K=快裝 | P=PTFE | |
5R=5芯 | 30=30”濾芯 | L=螺紋 | V=Viton | ||
9R=9芯 | 40=40”濾芯 | S=Sililone | |||
12R=12芯 |
