管道過濾器
磁性流體過濾器
型號：JTGCX
品牌：JHENTEN
流體管道除鐵器
JTGCX磁性流體過濾器是一款應用于流體,半流體等不同粘性的流體物料中,去除鐵雜質和其他鐵磁性微粒,使物料保持清潔,同時又起到保護下游生產設備的作用。
JTGTF管式過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光
產品特色
筒體內外表面采用鏡面拋光，物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求
利用法蘭，快裝，螺栓板或者快速釋放夾扣等設計，可以輕松安裝，取出和清理磁性部件
合理的結構設計，確保最好的除鐵效果的同時不妨礙物料的流動
典型的應用
用于食品飲料、金屬加工、制藥、陶瓷、造紙、化妝品、精細化工等行業，保護關鍵設備免受鐵質顆粒的破壞
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L |
密封圈 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 快裝（0.6MPa）、法蘭（快速釋放夾扣，1.0MPa） |
進出口N1、N2 | 法蘭、快裝、螺紋 |

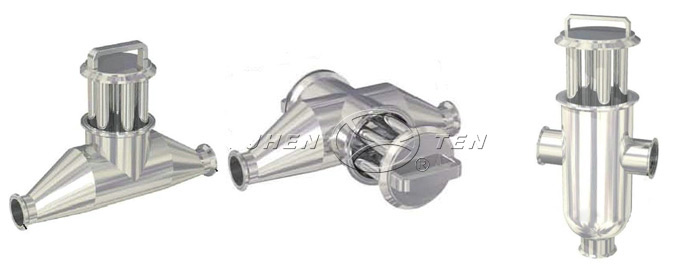

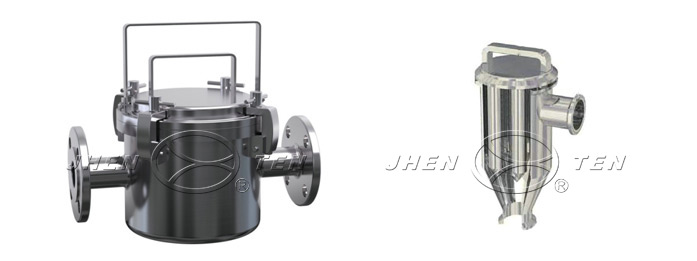

產品結構
JTGCXA系列 JTGCXB系列
JTGCXC系列 JTGCXD系列 JTGCXE系列
尺寸參數
筒體直徑 | 磁棒數 | 進出口N1、N2尺寸 | 磁棒 | |
直徑 | 長度 | |||
Φ50 | 1 | 1”/1.5” | Φ20 | 6”/8”/10” |
Φ114 | 4、5 | 1”/1.5”/2”/2.5” | ||
Φ159 | 6、7 | 1.5”/2”/2.5”/3” | ||
Φ190 | 9 | 2”/2.5”/3”/4” | ||
進出口3”以下采用快裝，3”和4”采用法蘭，可根據客戶要求定制。尺寸為近似值。僅供參考。
選型表
［系列編號］ | ［磁棒數量］ | ［磁棒型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGCX | A | 9R | 206 | 4 | F | S |
A=A系列 | 1R=1芯 | 206、208、210 | 4= 304 | F=法蘭 | E=EPDM | |
B=B系列 | 4R=4芯/5芯 | 例：206，其中2表示直徑Φ20mm，06表示長度6”的磁棒 | 6= 316L | K=快裝 | P=PTFE | |
C=C系列 | 7R=6芯/7芯 | L=螺紋 | V=Viton | |||
D=D系列 | 9R=9芯 | S=Sililone | ||||
E=E系列 |
