結晶罐

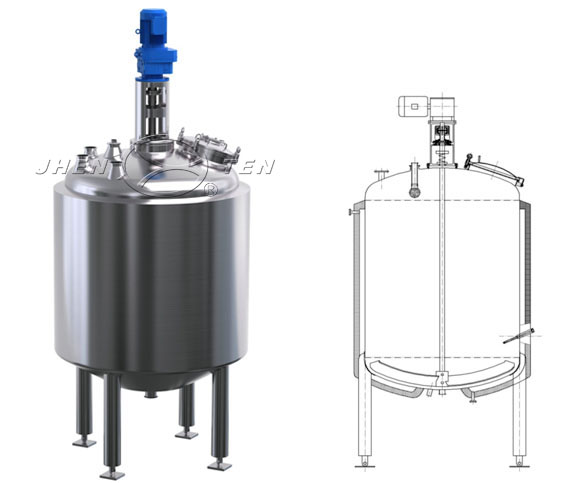

全夾套式結晶罐（曲邊葉槳式攪拌槳）

不銹鋼結晶罐是物料混合反應后，夾層內需冷凍水或冷媒水急劇降溫的結晶設備，其關鍵環節在于夾層面積的大小，攪拌器的結構形式和物料出口形式，罐體內高精度拋光，以及罐體內清洗無死角的要求來滿足工藝使用條件。
“鎮田”不銹鋼結晶罐根據用途不同，罐體可設有夾套、盤管、保溫（可加熱、冷卻、保溫）；不銹鋼的材質采用316L 或304 制作，內壁采用電解鏡面拋光或機械拋光，外壁采用304 全焊接保溫結構，外表面采用鏡面或亞光處理；全封閉的設計確保物料始終處在無污染的狀態下操作。

結晶罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求，并按《壓力容器》（GB150—2011）、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1—2009）要求進行設計、制造及驗收。

結晶罐可選配置

結晶罐的罐體可選配置0.2μm疏水性無菌空氣過濾器、溫度計（數顯式或表盤式）、2個視鏡、蒸汽滅菌口、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、無菌取樣閥(不銹鋼罐底)、液位計及液位自控系統（承重模塊、無觸點超聲波、靜壓變送式器）等，或根據客戶要求進行配置。


不銹鋼結晶罐的應用
? 適用于制藥、乳品、食品、化工、飲料等工業的物料攪拌混合，降溫冷凍，成品結晶等作用。

結晶罐的特色

? 結晶罐容積有600L～20000L等多種規格，可根據客戶實際需求進行設計、制造。
? 結晶罐選用曲邊葉槳式攪拌槳可增大換熱面積，提高換熱效率，提升結晶產能，且進料出料方便。
? 結晶罐夾套內可通入蒸汽或冷媒以使物料處于最佳溫度下，具有效率高，操作方便等優點。
? 結晶罐上安裝 0.2 μm 疏水性通氣過濾器，罐內能承受高溫蒸汽滅菌消毒，配備衛生壓力表。
? 結晶罐罐體外采用衛生級快開接口。配備有溫度計， 2個視鏡，清洗球及氮氣進口等接口。
? 結晶罐密封采用特殊的衛生級機械密封，確保物料不受污染。
? 結晶罐采用變頻調速，攪拌軸轉速調節范圍大，攪拌均勻，結晶體均勻。
典型的應用
? 適用于制藥、乳品、食品、化工、飲料等工業的物料攪拌混合，降溫冷凍，成品結晶等作用。

常規結晶罐設計參數

材料

連接

表面處理

結晶罐常規型號及主要技術參數
